디웰트 충전기 수리? 110 v 를 220v 개조하기

여러 블로그를 검색했습니다

​

참고했던 블로그가 너무 많아 생략합니다

​

본체는 별렌치 15 사이즈 인데

​

중간에 홈이 있어야 합니다

​

​

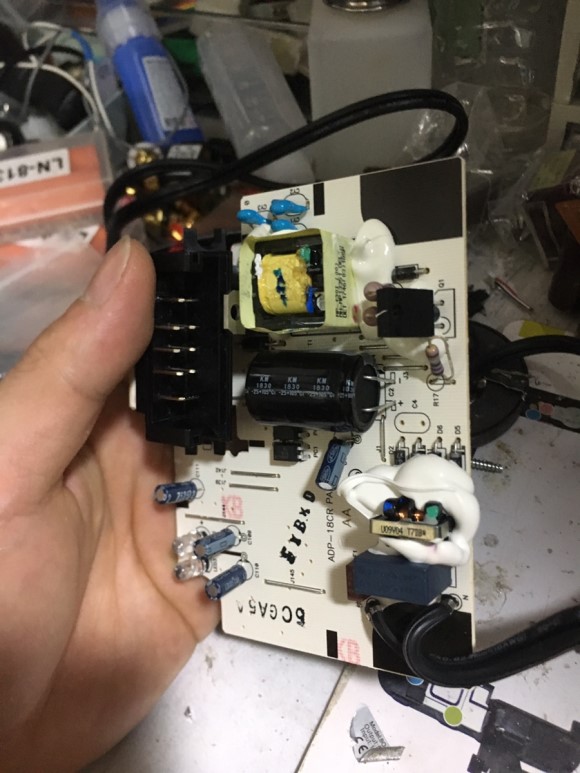

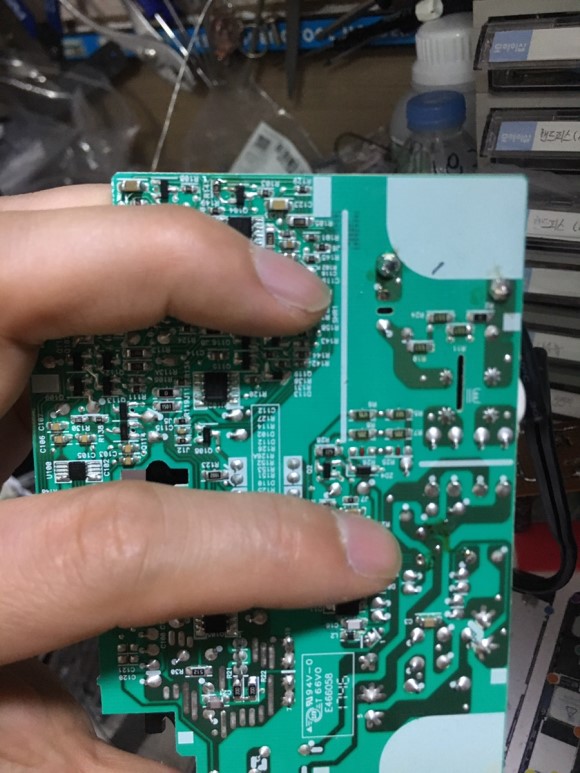

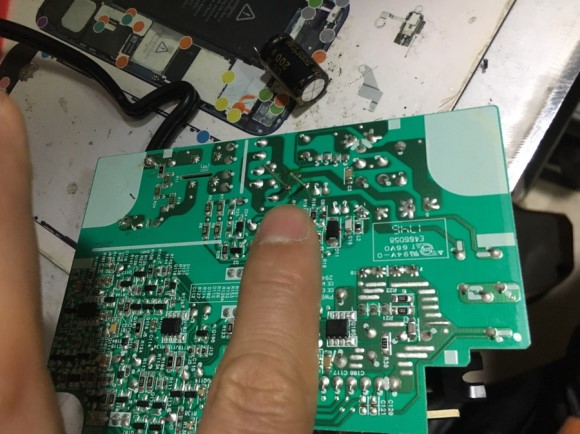

아래 손가락에 보면 구멍 뚤린 부분??

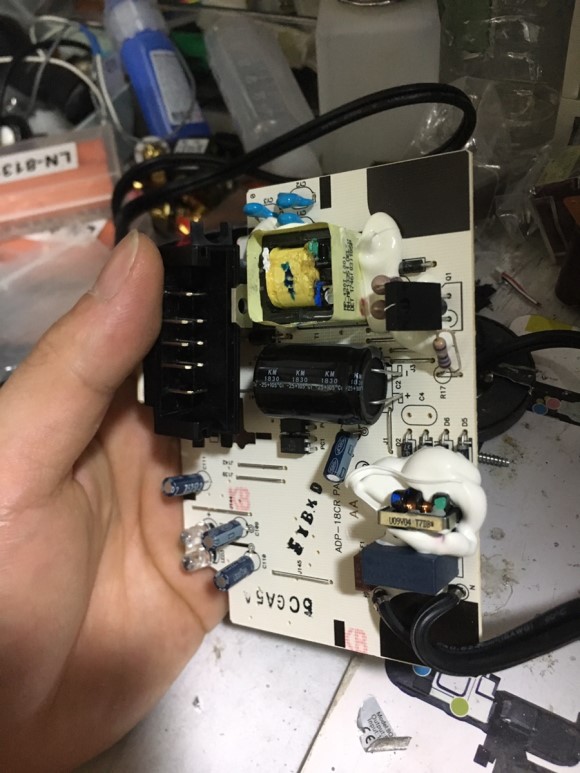

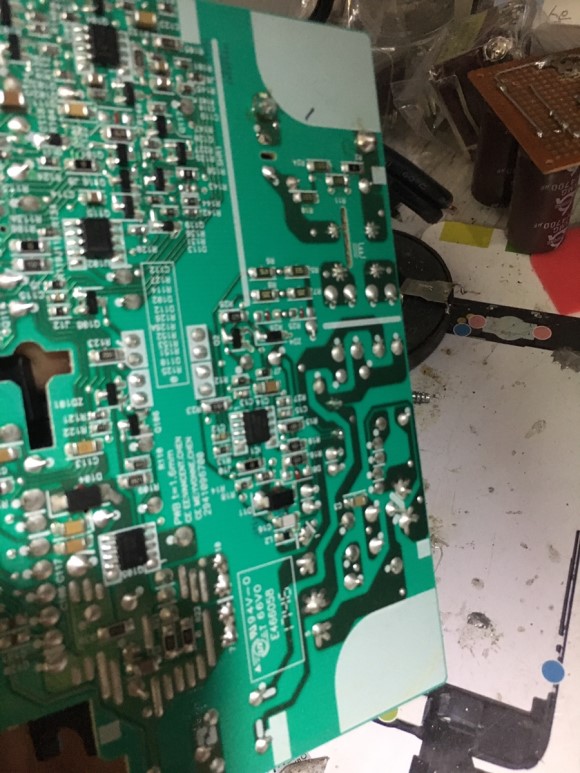

이미 콘덴서를 제거 했네요 ㅎㅎ

​

​

​

​

​

​

본드는 그냥 뜯으면 뜯어집니다 ㅎㅎ

​

​

​

​

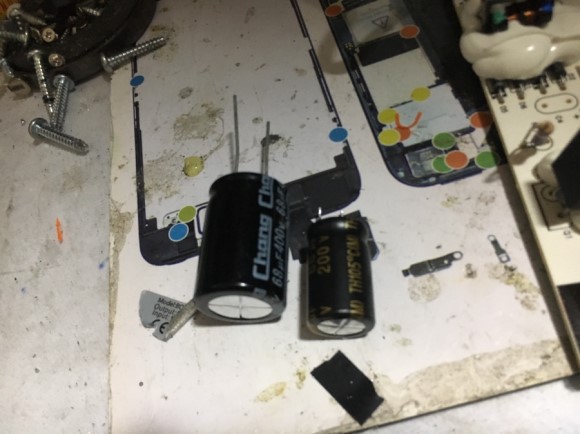

좌 220v 우 110v

생각보다 전압 차이에 따른 사이즈 차이가 크네요

​

​

​

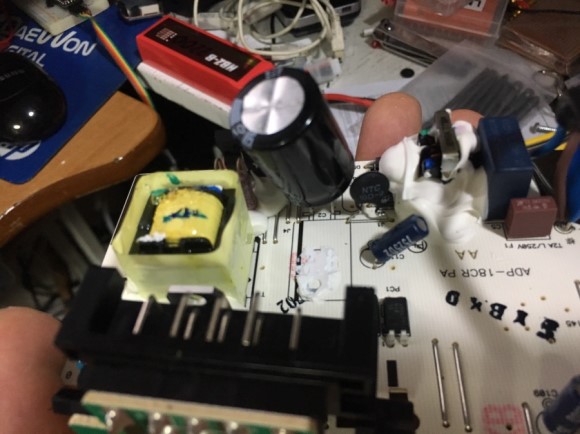

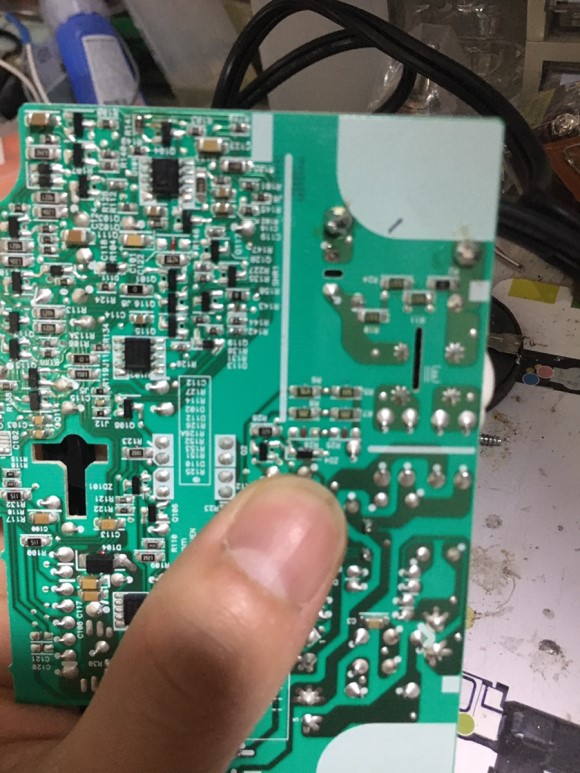

손가락 보이시나요?? 일단 콘덴서 장착

​

​

​

​

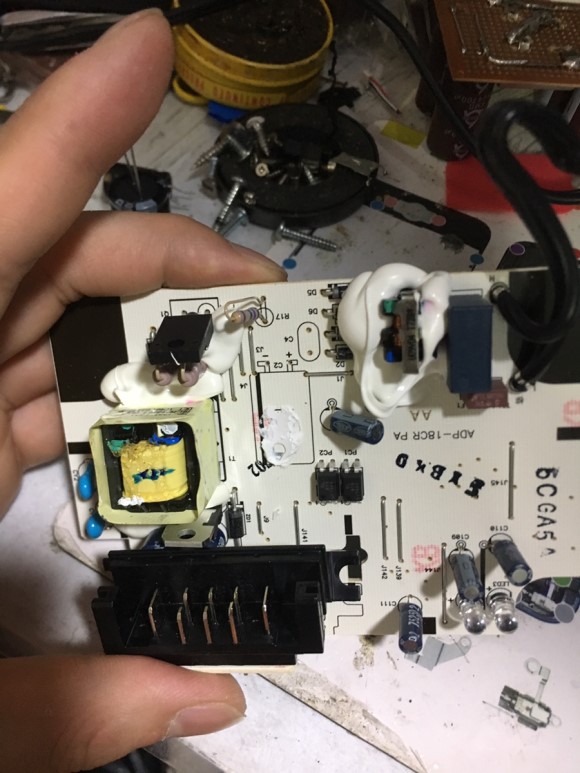

자리 잘 잡아주고요~~

​

​

​

​

​

작업한 티가 나나요??

​

​

​

​

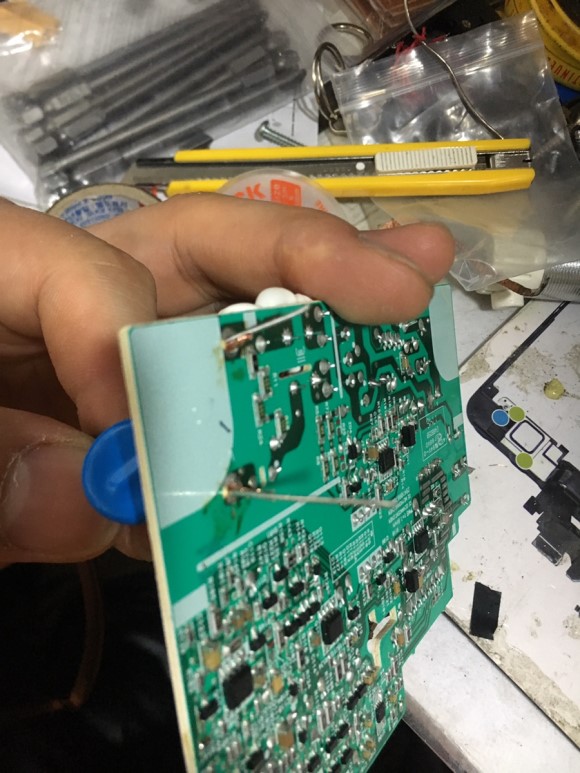

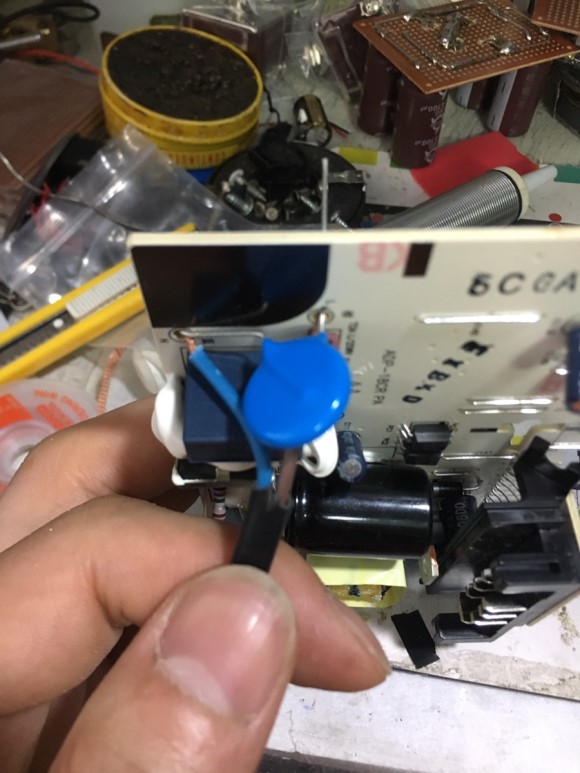

이번엔 바리스터???

전원선 빼내고 작업해야 됩니다

넣을땐 같이 넣어서 납땜 합니다

​

이번엔 서미스터??

jp1에 하라는데 없어서 jp2에 했어요

​

+에 직렬 연결인데 jp2가 비슷해 보여서요

​

​

​

​

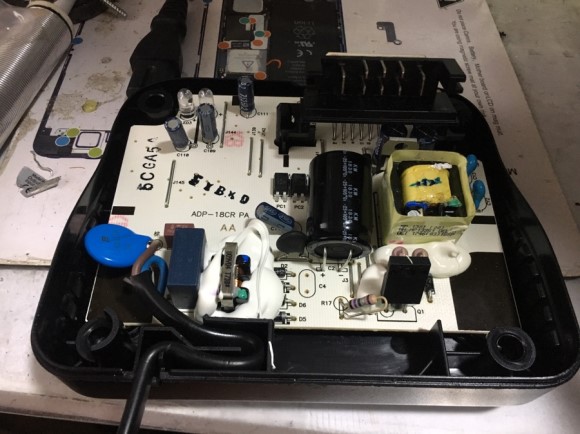

휴~ 전원선 남는거 있어서 대충 짤라서 연결했어요

​

​

​

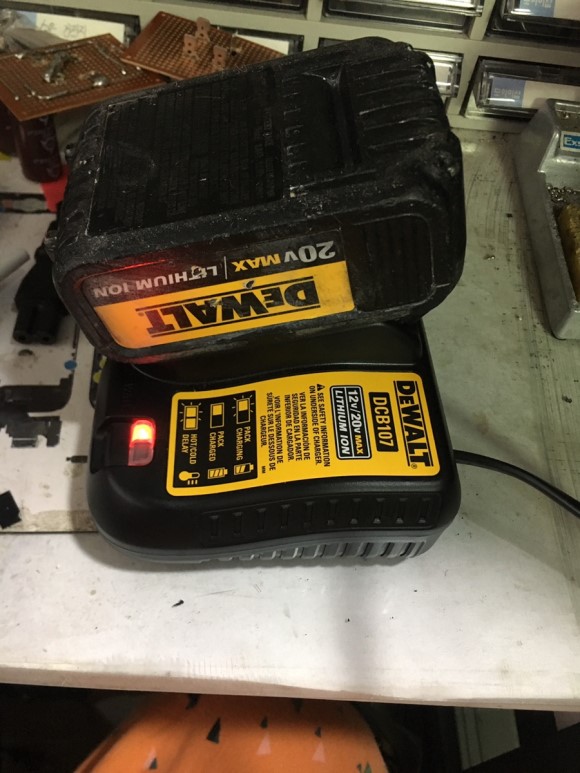

테스트~~

​

다른 배터리도 물렸는데 이따가 봐야겠네요

​

​

​
